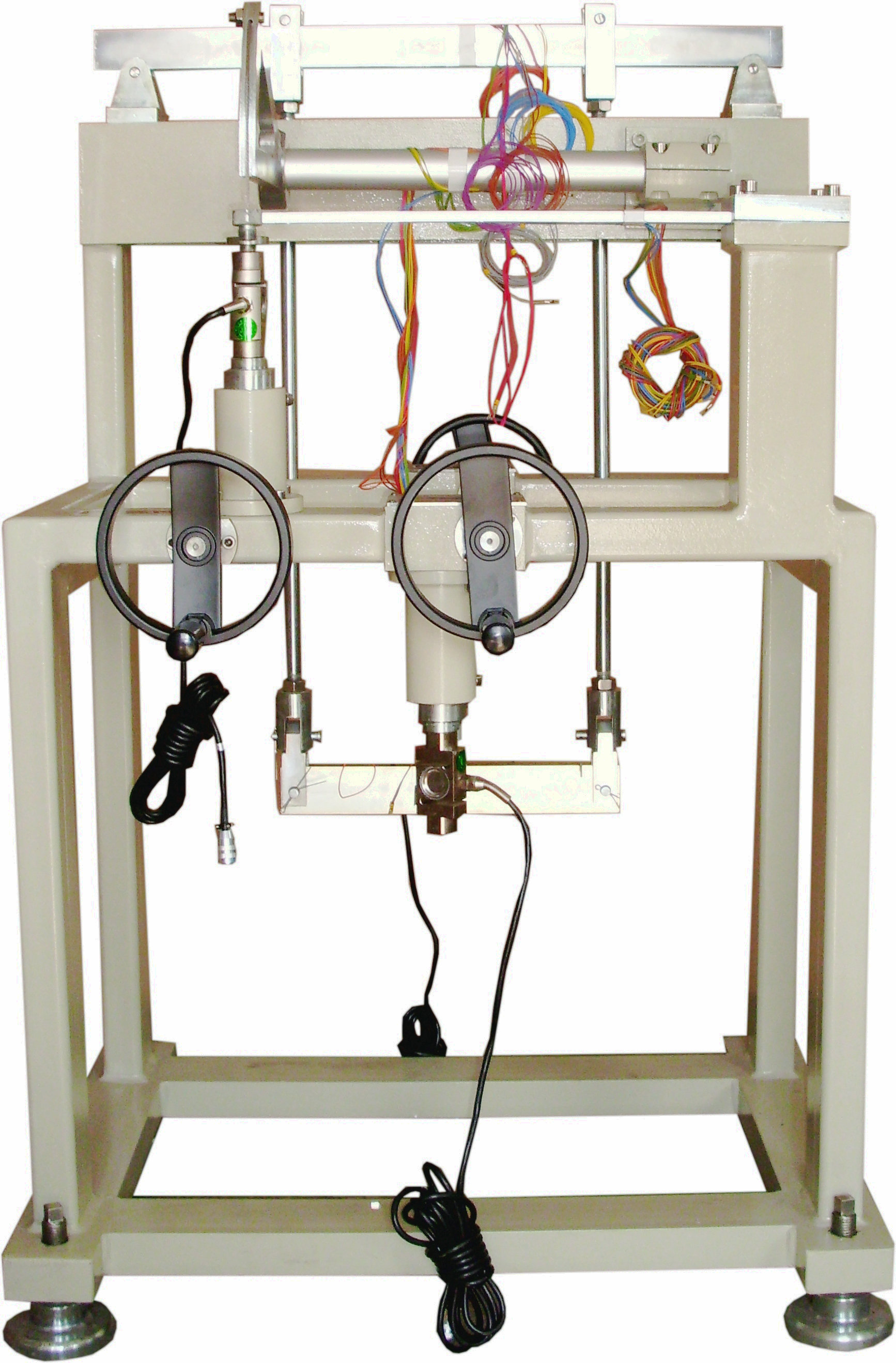

BDCL型材料力學多功能實驗裝置

2019/12/26

產品介紹

1、用途   BDCL型材料力學實驗裝置是用于各理工科院校作材料力學電測法實驗的裝置，它是將多種材料力學實驗集中一個臺上進行，使用時稍加準備，即可進行教學大綱規定內容的多項實驗。

2、特點   該實驗裝置采用蝸桿機構以螺旋千斤進行加載，經傳感器由數字測力儀測出力的讀數；各試件受力變形，通過應變片由電阻應變儀顯示。整機結構緊湊、外型美觀、加載穩定、操作省力，實驗效果好，易于學生自己動手，有利于提高教學質量。本儀器的潛力較大，還可根據需要，增設其它實驗，實驗數據也可由計算機處理。

3、結構   本實驗裝置的架體設計采用封閉型鋼及鑄件配制而成，表面經噴塑處理，結構緊固耐用。蝸桿及螺旋機構為內藏式，從而使得結構緊湊。每項實驗均配有精密化學鍍試件和附件。

產品功能：

1、純彎曲梁正應力的分布規律實驗

2、電阻應變片靈敏度系數的標定

3、材料彈性模量E，泊松比μ的測定

4、偏心拉伸實驗

5、彎扭組合受力分析

6、等強度梁實驗

7、壓桿穩定實驗

8、懸臂梁實驗

9、工字梁實驗（選配）

10、T形梁實驗（選配）

11、楔梁純彎曲實驗（選配）

12、疊梁(鋼、鋁合金)純彎曲實驗（選配）

13、復合梁純彎曲實驗（選配）

更多實驗項目請聯系客服人員

技術參數：

1、試件作用載荷 10KN

2、加載機構作用行程 55mm

3、手輪加載轉矩 0-2.6N.m

4、加載速度 0.1mm/轉(手輪)

5、本機重量 125Kg

6、基本尺寸:長×寬×高 650mm×700mm×1100mm

完成基本實驗配置

1、BDCL型材料力學多功能實驗臺架；

2、實驗梁試件；

3、拉壓力傳感器；

4、CML-1H型應變&力綜合測試儀及采集分析軟件。
